壹、前言

考慮一個正四面體, 頂點分別為 $v_1,v_2,v_3,v_4$, 若一隻螞蟻由 $v_1$ 出發, 在機率均等的原則下, 每次皆以 $\dfrac 13$ 的機率選擇下一條邊行走到相鄰的點, 過程中點與邊都可以重複, 直到第一次走回 $v_1$ 後即停止。 整個過程, 若螞蟻走了 $k$ 條邊, 則共有 $3\times 2^{k-2}$ 種走法, 而每一種走法發生的機率為 $\Big(\dfrac 13\Big)^k$, 透過無窮級數的處理技巧, 可知螞蟻行走邊數的期望值為 $$\sum_{k=2}^\infty k\Big(\dfrac 13\Big)^k\times(3\times 2^{k-2})=\frac 13\sum_{k=2}^\infty k\Big(\dfrac 23\Big)^{k-2}=4,$$ 意即螞蟻要走回出發點平均要走 4 條邊。

本文將上述的問題一般化, 用圖論的語言來重新詮釋這樣的邊數期望值問題, 研究的對象為具有強連通性的有向圖, 螞蟻必須遵循有向邊的方向性來進行隨機漫步, 而從一個點選擇哪一條有向邊來行走的機率則是以函數來決定 (不限制機率均等), 再利用線性代數的觀點刻畫封閉道路的邊數期望值, 並試著探討與圖形結構之關係。

貳、基本知識與符號

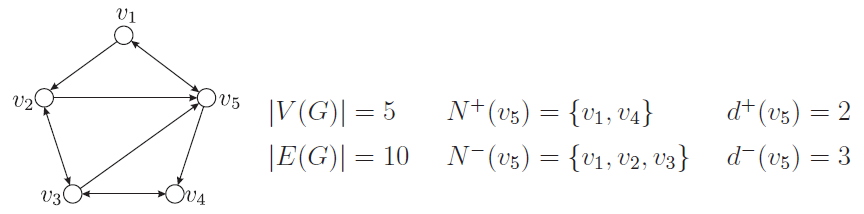

一個圖 $G$ 是由點集合 $V(G)$ 與邊集合 $E(G)$ 構成, 令 $V(G)=\{v_1,v_2,\ldots,v_n\}$, 若 $G$ 的每一條邊都具有方向性, 則稱為『有向圖 (directed graph)』。 若 $v_i$ 與 $v_j$ 有邊相連且為 $v_i$ 指向 $v_j$, 則將此有向邊記為序對『$(v_i,v_j)$』。 本文所討論的有向圖, 對於任意相連的兩點 $v_i$ 與 $v_j$, 有向邊 $(v_i,v_j)$ 與 $(v_j,v_i)$ 是可以同時存在的 (在圖示上使用雙向箭頭來表示這兩條有向邊)。 考慮 $v\in V(G)$, 令 $v$ 的『外鄰居 (out-neighbor)』為存在有向邊由 $v$ 指向的點所形成的集合, 以符號記為『$N^+(v)$』； 令 $v$ 的『內鄰居 (in-neighbor)』為存在有向邊指向 $v$ 的點所形成的集合, 以符號記為『$N^-(v)$』。 換句話說 $N^+(v)=\{u:(v,u)\in E(G)\}$ 與 $N^-(v)=\{u:(u,v)\in E(G)\}$。 此外, $|N^+(v)|$ 與$|N^-(v)|$ 分別稱為點 $v$ 的『外度數 (out-degree)』與『內度數 (in-degree)』, 符號依序記為『$d^+(v)$』與『$d^-(v)$ 』。

對於有向圖 $G$, 若任意兩點 $v_i$ 與 $v_j$, 皆存在一系列的有向邊使得 $v_i$ 能行走到 $v_j$, 則稱此有向圖為『強連通圖 (strongly connected graph)』, 本文所討論的圖 $G$ 皆為強連通圖。 強連通圖的結構, 能保證螞蟻在出發後, 依循有向邊來進行隨機漫步, 不會有無法走回出發點的狀況。

因為螞蟻行走的方式, 是完全依循有向邊的存在與否, 進行下一步的選擇, 假設螞蟻從一個點選擇哪一條邊直接行走到外鄰居時, 皆有固定的選邊機率。 對 $(v_i,v_j)\in E(G)$, 定義 $v_i$ 直接走到 $v_j$ 的選邊機率為『$P(i.j)$』, 其中函數 $P$ 滿足 $0\lt P(i,j)\le 1$ 且 $\sum\limits_{v_j\in N^+(v_i)} P(i,j)=1$。

若 $v_i$ 與 $v_j$ 為圖形上的任意點, 考慮由 $v_i$ 出發第一次走到 $v_j$ 所產生的道路, 將此道路的邊數期望值記為『$E(i\to j)$』。 特別的, 將 $E(i\to i)$ 的值記為『$E(i)$』。 圖 $G$ 的點集合預設為 $V(G)=\{v_1,v_2,\ldots,v_n\}$, 因此 $\{E(i\to j):1\le i,j\le n\}$ 共有 $n^2$ 個期望值, 我們想要探討的是對任意 $v_i\in V(G)$, $E(i)$ 的值關於圖 $G$ 與函數 $P$ 是否有特殊關聯性。

參、期望值 $E(i\to j)$ 的線性關係

考慮由 $v_i$ 出發行走一條邊抵達外鄰居 $v_k$ 後 (其中 $v_k\not=v_j$), 再考慮由 $v_k$ 繼續行走, 第一次抵達 $v_j$ 所經過的邊數期望值, 則可以建立 $E(i\to j)$ 的線性關係式, 故有以下引理。

引理 1： 對任意 $v_i$ 與 $v_j$, 則 $E(i\to j)=1+\sum\limits_{v_k\in N^+(v_i)\atop v_k\not=v_j}P(i,k)\cdot E(k\to j)$。

證明： 若 $v_j\in N^+(v_i)$, 由於 $v_i$ 有 $P(i,j)$ 的機率走一條邊即可走到 $v_j$, 也有 $P(i,k)$ 的機率走到 $v_k\in N^+(v_i)\backslash \{v_j\}$, 而 $v_k$ 後續要第一次走到 $v_j$ 的邊數期望值為 $E(k\to j)$, 故 $E(i\to j)=P(i,j)\times 1+\sum\limits_{v_k\in N^+(v_i)\atop v_k\not=v_j}P(i,k)\big(E(k\to j)+1\big) =\sum\limits_{v_k\in N^+(v_i)}P(i,k)+\sum\limits_{v_k\in N^+(v_i)\atop v_k\not=v_j}P(i,k)\cdot E(k\to j)$, 整理後可得 $E(i\to j)=1+\sum\limits_{v_k\in N^+(v_i)\atop v_k\not=v_j}P(i,k)\cdot E(k\to j)$。 同理, 若 $v_j\not\in N^+(v_i)$, 則 $E(i\to j)=\sum\limits_{v_k\in N^+(v_i)\atop v_k\not=v_j}P(i,k)\big(E(k\to j)+1\big) =\sum\limits_{v_k\in N^+(v_i)}P(i,k)+\sum\limits_{v_k\in N^+(v_i)\atop v_k\not=v_j}P(i,k)\cdot E(k\to j)$, 亦可得知 $E(i\to j)=1+\sum\limits_{v_k\in N^+(v_i)\atop v_k\not=v_j}P(i,k)\cdot E(k\to j)$。

$\Box$

讓我們用一個例子來說明如何透過引理1來求得邊數期望值 $E(1)$。

例 1： 給定圖 $G$, 如下圖所示, 其中頂點周圍的數字代表該點走到其外鄰居的機率, 函數 $P$ 定義為：

$$\left\{\begin{array}{l} P(1,2)=\frac 14\\[3pt] P(1,5)=\frac 34\end{array}\right., \left\{\begin{array}{l} P(2,1)=\frac 7{12}\\[3pt] P(2,3)=\frac 13\\[3pt] P(2,5)=\frac 1{12} \end{array}\right., \left\{\begin{array}{l} P(3,2)=\frac 16\\[3pt] P(3,4)=\frac 14\\[3pt] P(3,5)=\frac 7{12} \end{array}\right., \left\{\begin{array}{l} P(4,3)=\frac 34\\[3pt] P(4,5)=\frac 14\end{array}\right., \left\{\begin{array}{l} P(5,1)=\frac 1{16}\\[2pt] P(5,2)=\frac 1{2}\\[2pt] P(5,3)=\frac 18\\[2pt] P(5,4)=\frac 5{16} \end{array}\right.. $$

考慮 $j=1$, 利用引理 1 則可建立出五條關係式如下：

將上述關係式視為聯立方程組, 則可利用克拉瑪公式求得每一個期望值。 特別的, 當我們將每一條 $E(i\to 1)$ 的關係式乘上 $v_i$ 的外度數 $d^+(v_i)$ 時, 則聯立方程組可改寫如下：

可以發現, 將 5 式相加之後, 除了 $E(1\to 1)$ 以外, 其餘的變數都會被抵銷掉, 因此可以求得 $E(1\to 1)=E(1)=7$。 事實上, 對於這個例子, 利用一樣的手法, 也能夠求得 $E(2)$、 $E(3)$、 $E(4)$ 與 $E(5)$ 的值依序為 $\dfrac {14}3$、 $\dfrac {14}3$、 7 與 $\dfrac 72$。 因為外度數總和即為圖的邊數, 因此這五個期望值皆可表示為『圖的邊數』與『該點外度數』的比值, 也就是對任意 $v_i\in V(G)$, $E(i)=\dfrac{\sum\limits_{v\in V(G)}d^+(v)}{d^+(v_i)}=\dfrac{|E(G)|}{d^+(v_i)}$。

$\Box$

例 1 能有這樣巧妙的結論取決於圖 $G$ 的結構與函數 $P$ 的設定, 其關鍵原因在於對任意 $v_i\in V(G)$, 關係式 $\sum\limits_{v_k\in N^-(v_i)}d^+(v_k)\cdot P(k,i)=d^+(v_i)$ 恆成立。 有關這樣的性質, 我們試著將結論一般化, 並嘗試刻畫出期望值的通式。

肆、方程組係數的分析

對於一個 $n$ 個點的圖 $G$ 與邊的機率函數 $P$, 考慮一個正實數數列 $\langle a_i\rangle_{i=1}^n$, 設計特殊向量如下：

1. 定義 $\vec \alpha\in {\Bbb R}^n$, 其中第 $j$ 個分量為 $\sum\limits_{v_k\in N^-(v_j)}a_k\cdot P(k,j)-a_j$；

2. 對任意 $i\in \{1,2,\ldots,n\}$, 定義 $\vec{e_i}\in{\Bbb R}^n$, 其中第 $j$ 個分量為 $e_{ji}=\left\{\begin{array}{ccl} E(j\to i)&,&\hbox{當}\ j\not=i\\[4pt] 0&,&\hbox{當}\ j=i \end{array}\right.$。

利用這兩個特殊向量的符號, 我們可以將 $E(i)$ 表示成向量內積相關的型態, 故有以下引理。

引理 2： 令 $G$ 為強連通圖, 則對任意 $v_i\in V(G)$, $a_i\cdot E(i)=\sum\limits_{k=1}^n a_k+\vec{\alpha}\cdot \vec{e_i}$ 恆成立。

證明： 根據引理 1 可知 $E(k\to i)=1+\sum\limits_{v_j\in N^+(v_k)\atop v_j\not=v_i}P(k,j)\cdot E(j\to i)$, 其中 $k=1,2,\ldots,n$。 對任意 $k\in\{1,2,\ldots,n\}$, 將 $E(k\to i)$ 的線性關係式乘上 $a_k$, 則可得關係式 $a_k\cdot E(k\to i)=a_k+\sum\limits_{v_j\in N^+(v_k)\atop v_j\not=v_i}a_k\cdot P(k,j)\cdot E(j\to i)$。 將此 $n$ 條線性關係直接相加, 讓左式總和只保留變數 $a_i\cdot E(i\to i)$, 其餘變數都移項到右式, 整理後為

$$\sum_{k=1}^n a_k+\sum\limits_{v_j\in V(G)\backslash \{v_i\}}\Big(\sum_{v_k\in N^-(v_j)} a_k\cdot P(k,j)-a_j\Big)\cdot E(j\to i)=\sum_{k=1}^n a_k+\vec \alpha\cdot \vec{e_i}.$$

由此可得 $a_i\cdot E(i\to i)=a_i\cdot E(i)=\sum\limits_{k=1}^na_k+\vec \alpha\cdot \vec{e_i}$。

$\Box$

令 $G$ 為強連通圖, 考慮函數 $P$ 與正實數數列 $\langle a_i\rangle_{i=1}^n$, 運用引理 2, 則有以下定理。

定理 1： 若對任意 $v_i\!\in\! V(G)$, $\sum\limits_{v_k\in N^{-}(v_i)}\!\!a_k\!\cdot\! P(k,i)\!=\!a_i$, 則對任意 $v_i\!\in\! V(G)$, $E(i)\!=\!\dfrac{\sum\limits_{k=1}^n \!a_k}{a_i}$。

證明： 因為對任意 $v_i\in V(G)$, 皆滿足 $\sum\limits_{v_k\in N^{-}(v_i)}\!\!a_k\!\cdot\! P(k,i)\!=\!a_i$, 所以特殊向量 $\vec \alpha=\vec 0$, 故 $\vec \alpha\cdot \vec{e_i}=0$。 根據引理 2 的結論可知對任意 $v_i\in V(G)$, 關係式 $a_i\cdot E(i)=\sum\limits_{k=1}^n \!a_k$ 恆成立, 由此可知 $E(i)\!=\!\dfrac{\sum\limits_{k=1}^n \!a_k}{a_i}$。

$\Box$

透過討論方程組的係數, 定理 1 的結論說明了, 對於函數 $P$ 而言, 只要能夠找到滿足條件的正實數數列 $\langle a_i\rangle_{i=1}^n$, 即可得知每一點的期望值 $E(i)$。

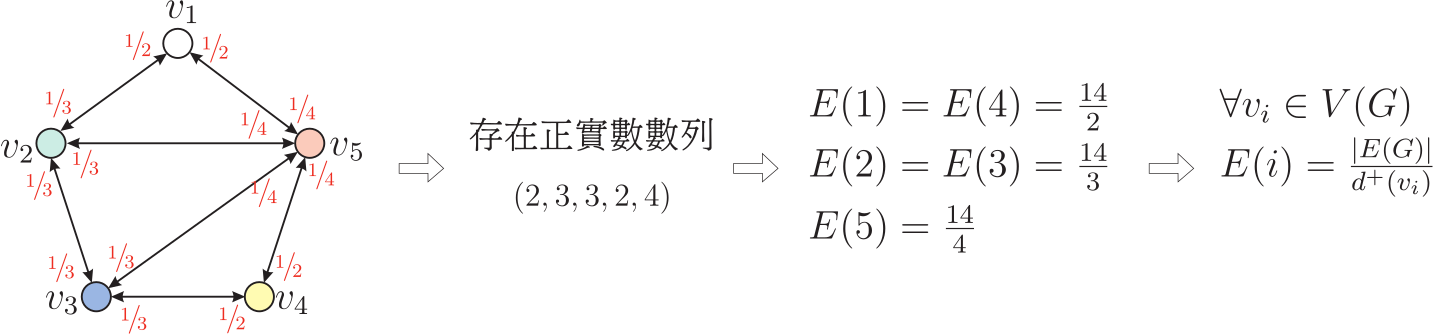

例 2： 考慮例 1 中的圖 $G$, 其中對任意 $(v_i,v_j)\in E(G)$, 若函數 $P$ 的值設定為 $P(i,j)=\dfrac 1{d^+(v_i)}$, 則正實數數列 $(a_1,a_2,a_3,a_4,a_5)=\big({d^+(v_1)},{d^+(v_2)},{d^+(v_3)},{d^+(v_4)},{d^+(v_5)}\big)$, 滿足對任意 $v_i\in V(G)$, $\sum\limits_{v_k\in N^{-}(v_i)}\!\!a_k\!\cdot\! P(k,i)\!=\!\sum\limits_{v_k\in N^{-}(v_i)}{d^+(v_k)}\cdot \dfrac 1{d^+(v_k)}\!=\!{d^-(v_i)}\!=\!{d^+(v_i)}\!=\!a_i$。 由定理 1 的結論可知, 對任意 $v_i\!\in\! V(G)$, 期望值 $E(i)\!=\!\dfrac{\sum\limits_{k=1}^n \!a_k}{a_i}\!=\!\dfrac{\sum\limits_{k=1}^n \! {d^+(v_k)}}{d^+(v_i)} =\dfrac{|E(G)|}{d^+(v_i)}$。

例 2 中函數 $P$ 的設定, 是每個點都以機率均等的原則, 選擇有向邊來進行隨機漫步, 在這種特殊的情況下, 符合定理 1 的正實數數列 $\langle a_i\rangle_{i=1}^n$ 即為各點所決定的外度數數列 $\langle d^+(v_i)\rangle_{i=1}^n$, 因此各點的期望值可由圖 $G$ 的結構來直接刻畫, 故例 2 可推廣為以下推論。

推論： 若對任意 $v_i\in V(G)$, $d^-(v_i)=d^+(v_i)$ 且對任意 $(v_i,v_j)\in E(G)$, $P(i,j)=\dfrac 1{d^+(v_i)}$, 則對任意 $v_i\in V(G)$, 期望值 $E(i)=\dfrac{|E(G)|}{d^+(v_i)}$。

因為當圖 $G$ 與函數 $P$ 確定之後, 各點的期望值都隨之確定, 所以我們想要探討的是, 符合定理 1 的正實數數列 $\langle a_i\rangle_{i=1}^n$ 是否必然存在呢？ 後續我們將利用矩陣來說明其存在性, 意味著可以由數列 $\langle a_i\rangle_{i=1}^n$ 來決定各點的期望值。 至於例 1 與例 2, 為何針對不同的函數 $P$, 每個點 $v_i$ 的期望值皆可表示為 $E(i)=\dfrac{|E(G)|}{d^+(v_i)}$？ 後續也將解釋其主要原因。

伍、矩陣觀點的分析

接下來我們試著用矩陣的觀點來表示期望值的線性關係。 對於 $n$ 個點的圖 $G$, 根據引理 1 共可以建立出 $n^2$ 條關係式, 這些關係式透過轉移矩陣, 可以統一使用矩陣的乘法來表達。 以下我們用三個點的圖來說明, 考慮圖 $G$ (如下圖所示), 共可以建立 9 條關係式如下：

當 $v_1$ 為終點時, 則 $\left\{\begin{array}{l} E(1\!\to\! 1)\!=\!1\!+\!P(1,2)E(2\!\to\! 1)\!+\!P(1,3)E(3\!\to\! 1)\\[5pt] E(2\!\to\! 1)\!=\!1\!+\!P(2,3)E(3\!\to\! 1)\\[5pt] E(3\!\to\! 1)\!=\!1\!+\!P(3,2)E(2\!\to\! 1) \end{array}\right.$；

當 $v_2$ 為終點時, 則 $\left\{\begin{array}{l} E(1\!\to\! 2)\!=\!1\!+\!P(1,3)E(3\!\to\! 2)\\[5pt] E(2\!\to\! 2)\!=\!1\!+\!P(2,1)E(1\!\to\! 2)\!+\!P(2,3)E(3\!\to\! 2)\\[5pt] E(3\!\to\! 2)\!=\!1\!+\!P(3,1)E(1\!\to\! 2) \end{array}\right.$；

當 $v_3$ 為終點時, 則 $\left\{\begin{array}{l} E(1\!\to\! 3)\!=\!1\!+\!P(1,2)E(2\!\to\! 3)\\[5pt] E(2\!\to\! 3)\!=\!1\!+\!P(2,1)E(1\!\to\! 3)\\[5pt] E(3\!\to\! 3)\!=\!1\!+\!P(3,1)E(1\!\to\! 3)\!+\!P(3,2)E(2\!\to\! 3) \end{array}\right.$ 。

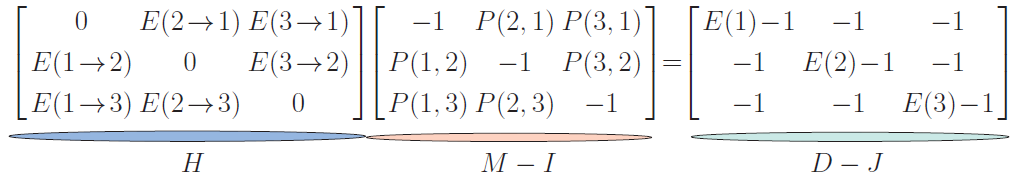

適當地移項後則可將 9 條關係式表示為以下的矩陣乘法 $H(M-I)=D-J$：

以下解釋矩陣 $H$、 $M$、 $D$ 與 $J$ 的定義。

事實上, 給定圖 $G$, 其中 $V(G)=\{v_1,v_2,\ldots,v_n\}$, 選邊機率為函數 $P$, 上述的矩陣關係式具有一般性, 以下定義矩陣：

1. $H=[h_{i,j}]$ 是由 $\vec{e_1},\vec{e_2},\ldots,\vec{e_n}$ 決定的矩陣, 其中 $h_{i,j}=\left\{\begin{array}{cl} E(j\to i)&,\ \hbox{當}\ i\not=j\\[4pt] 0&,\ \hbox{當}\ i=j\end{array}\right.$。

2. $M=[m_{i,j}]$ 為函數 $P$ 決定的轉移矩陣, 其中 $m_{i,j}=\left\{\begin{array}{cl} P(j,i)&,\ \hbox{當}\ (v_j,v_i)\in E(G)\\[4pt] 0&,\ \hbox{當}\ (v_j,v_i)\not\in E(G)\end{array}\right.$。

3. $D\!=\![d_{i,j}]$ 為期望值 $E(i)$, $i\!=\!1,2,\ldots,n$ 決定的對角矩陣, 其中 $d_{i,j}\!=\!\left\{\!\begin{array}{cl} E(i)&,\hbox{當}\ i=j\\[4pt] 0&,\hbox{當}\ i\not=j\end{array}\right.$。

4. $I$ 為 $n$ 階單位方陣, $J$ 為元素全為 1 的 $n$ 階全一方陣。

利用上述矩陣的概念, 則可得以下引理。

引理 3 (矩陣關係式)： 令 $G$ 為強連通圖, 選邊機率為函數 $P$, 則 $H(M-I)=D-J$。

若 $n$ 階方陣滿足每一行與每一列皆恰有一個 1 且其餘元素皆為 0, 則將此方陣稱為『排列矩陣』。 例如所有的二階排列矩陣為 $\left[\begin{array}{cc} ~1~&~0~\\ ~0~&~1~\end{array}\right]$ 與 $\left[\begin{array}{cc} ~0~&~1~\\ ~1~&~0~\end{array}\right]$；所有的三階排列矩陣為 $\left[\begin{array}{ccc} ~1~&~0~&~0~\\ ~0~&~1~&~0~\\ ~0~&~0~&~1~ \end{array}\right]$、$\left[\begin{array}{ccc} ~1~&~0~&~0~\\ ~0~&~0~&~1~\\ ~0~&~1~&~0~ \end{array}\right]$、$\left[\begin{array}{ccc} ~0~&~1~&~0~\\ ~1~&~0~&~0~\\ ~0~&~0~&~1~ \end{array}\right]$、$\left[\begin{array}{ccc} ~0~&~0~&~1~\\ ~1~&~0~&~0~\\ ~0~&~1~&~0~ \end{array}\right]$、$\left[\begin{array}{ccc} ~0~&~1~&~0~\\ ~0~&~0~&~1~\\ ~1~&~0~&~0~ \end{array}\right]$ 與 $\left[\begin{array}{ccc} ~0~&~0~&~1~\\ ~0~&~1~&~0~\\ ~1~&~0~&~0~ \end{array}\right]$。 對於一個 $n$ 階方陣 $A$, 若存在一個 $n$ 階排列矩陣 $X$ 與其轉置矩陣 $X^T$ 能使得 $X^TAX=\left[\begin{array}{cc} ~B~&~C~\\ ~O~&~F~\end{array}\right]$, 則稱 $A$ 為『可分解 (reducible)』, 其中 $B$ 為 $r$ 階方陣 $(1\le r\le n-1)$、 $F$ 為 $n-r$ 階方陣、 $C$ 為 $r\times(n-r)$ 階矩陣且 $O$ 為 $(n-r)\times r$ 階零矩陣。 若 $A$ 不為可分解的方陣, 則稱為『不可分解 (irreducible)』。

例 3： 令 $A_1\!=\!\!\left[\begin{array}{ccc} ~4~&~6~&~2~\\ ~0~&~7~&~0~\\ ~2~&~3~&~1~ \end{array}\right]$, 則排列矩陣 $X\!=\!\!\left[\begin{array}{ccc} ~0~&~1~&~0~\\ ~0~&~0~&~1~\\ ~1~&~0~&~0~ \end{array}\right]$ 能使得 $X^TA_1X\!=\!\!\left[\begin{array}{ccc} ~1~&~2~&~3~\\ ~2~&~4~&~6~\\ ~0~&~0~&~9~ \end{array}\right]$, 故 $A_1$ 為可分解。 令 $A_2=\left[\begin{array}{ccc} ~1~&~2~&~3~\\ ~2~&~4~&~6~\\ ~3~&~6~&~0~ \end{array}\right]$, 則不存在排列矩陣 $X$ 使得 $X^TA_2X=\left[\begin{array}{cc} ~B~&~C~\\ ~O~&~F~ \end{array}\right]$, 故 $A_2$為不可分解。

$\Box$

一個轉移矩陣若為不可分解, 就表示不存在一種狀態的重新排序, 使得各種狀態轉移的機率, 可被重新表現為左下方是一個零矩陣 $O_{(n-r)\times r}$ 的轉移矩陣, 其中 $1\le r\le n-1$。 有關圖 $G$ 與函數 $P$ 所決定的轉移矩陣 $M$, 透過 $M$ 中的各非零元素, 可以直接呈現圖 $G$ 的有向邊結構。 然而一個不可分解的轉移矩陣 $M$, 即能反映出圖 $G$ 為強連通圖, 反之亦然, 故有以下引理。

引理 4： $G$ 為強連通圖若且唯若轉移矩陣 $M$ 為不可分解。

證明： $(\Rightarrow)$ 假設 $M$ 為可分解, 則存在排列矩陣 $X$ 使得 $X^TMX=\left[\begin{array}{cc} ~B~&~C~\\ ~O~&~F~ \end{array}\right]$, 其中 $O$ 為 $(n-r)\times r$ 階零矩陣。 因此對任意 $1\le i\le r$ 與任意 $r+1\le j\le n$, $(v'_i,v'_j)\not\in E(G)$。 此與 $G$ 為強連通圖矛盾。

$(\Leftarrow)$ 假設 $G$ 非強連通圖, 不失一般性, 設 $v_1$ 所能連通的點所形成的集合為 $\{v_2,v_3,\ldots,v_r\}$, 則不存在有向邊從 $\{v_1,v_2,\ldots,v_r\}$ 指向 $\{v_{r+1},v_{r+2},\ldots,v_n\}$, 因此\\ $I^TMI=M=\left[\begin{array}{cc} ~B~&~C~\\ ~O~&~F~ \end{array}\right]$, 其中 $O$ 為 $(n-r)\times r$ 階零矩陣。 此與 $M$ 為不可分解矛盾。

若一個方陣的各項元素皆為非負, 則稱此矩陣為非負方陣。 Perron-Frobenius Theorem 提供了許多有關非負方陣的性質, 若 $A$ 為非負方陣, 則有以下四點性質：

性質1： 有一個實數特徵值 $\rho$, 且其它特徵值 $\lambda$ 都滿足 $|\lambda|\le \rho$, 其中 $\rho$ 稱為譜半徑。
性質2： 若 $A$ 為不可分解, 則特徵值 $\rho$ 對應的特徵向量有一個是各項分量全為正數。
性質3： 如果某個特徵向量各項分量全為正數, 則它對應的特徵值必為 $\rho$。
性質4： 若 $A$ 不可分解, 則 $\rho$ 的代數重數及幾何重數都是 1。

因為轉移矩陣 $M$ 為非負方陣且滿足 $[1,1,\ldots,1]M=[1,1,\ldots,1]$, 所以 $M^T\!\left[\begin{array}{c} 1\\ 1\\ \vdots\\ 1\end{array}\right]=\left[\begin{array}{c} 1\\ 1\\ \vdots\\ 1\end{array}\right]$。 這表示非負方陣 $M^T$ 存在特徵值為 1 且存在各項分量都是正數的特徵向量, 根據性質 3, 可知 $M^T$ 的譜半徑 $\rho=1$。 因為 $\det(x\cdot I-M)=\det(x\cdot I-M)^T=\det(x\cdot I^T-M^T)=\det(x\cdot I-M^T)$, 所以 $M$ 與 $M^T$ 有一樣的特徵多項式, 因此具有完全相同的特徵值, 即 $M$ 亦有譜半徑 $\rho=1$。 因為 $M$ 是不可分解, 根據性質 2, 可知存在特徵值為 $\rho=1$ 的特徵向量 $\vec u=[u_1,u_2,\ldots,u_n]\gt0$, 其各項分量全為正數。 意即 $M$ 存在穩定狀態機率分布 $S=\dfrac 1{\sum\limits_{i=1}^n u_i}[u_1,u_2,\ldots,u_n]=[p_1,p_2,\ldots,p_n]\gt0$, 使得 $MS^T=S^T$。 因為 $M$ 是不可分解, 根據性質 4, 可知穩定狀態機率分布 $S=[p_1,p_2,\ldots,p_n]\gt0$ 是唯一的。

利用引理 3 的結論, 所有期望值的線性關係可用矩陣表示為 $H(M-I)=D-J$。 因為非負矩陣 $M$ 為強連通圖的轉移矩陣, 根據 Perron-Frobenius Theorem 可知轉移矩陣 $M$ 有唯一的穩定狀態機率分布 $S\gt0$, 將穩定狀態 $S$ 記為列矩陣 $S=[p_1,p_2,\ldots,p_n]$, 其中元素 $p_i$ 皆為正數。 定義 $R=(r_{i,j})=\left[\begin{array}{ccccccc} p_1^{-1}&&&&&\\ &p_2^{-1}&&&0&\\ &&&\ddots&&&\\ &&0&&&\ddots&\\ &&&&&&p_{n}^{-1}\end{array}\right]$, 是由穩定狀態的各項機率的倒數所決定的 $n$ 階方陣。 探討矩陣關係式與穩定狀態 $S$ 的關係, 我們可以發現, 期望值 $E(i)$ 與機率 $p_i$ 有密切關係, 故有以下定理。

定理 2： 令 $S=[p_1,p_2,\ldots,p_n]\gt0$ 為 $M$ 的穩定狀態機率分布, 則對任意 $v_i\in V(G)$, $E(i)=\dfrac 1{p_i}$。

證明： 因為 $MS^T=S^T$, 所以 $(M-I)S^T=O_{n\times 1}$ 為零行矩陣, 所以 $H(M-I)S^T=(D-J)S^T=O_{n\times 1}$ 亦為零行矩陣。 令 $d_i=d_{i,i}=E(i)$, 考慮 $D-J$ 的第 $i$ 列與 $S^T$ 的乘積, 可得 $d_ip_i-(p_1+p_2+\cdots +p_n)=0$, 整理後得 $d_ip_i=1$, 故 $d_i=\dfrac 1{p_i}$。 由此可知對任意 $v_i\in V(G)$, $E(i)=d_i=\dfrac 1{p_i}$。

$\Box$

定理 2 說明了各點的期望值 $E(i)$ 是由轉移矩陣 $M$ 的穩定狀態機率分布 $S$ 所決定, 而 Perron-Frobenius Theorem 可保證這個穩定狀態機率分布是恆正、 存在且唯一的。 然而定理 2 的結論也可以有另一種直觀的解釋, 穩定狀態的機率分布說明著從 $v_1$ 出發, 長期下來會有 $p_1$ 的機率抵達 $v_1$, 會有 $1-p_1$ 的機率抵達其他點, 因此可以將整個行走過程整合成一個伯努利試驗 (Bernoulli trial), 當抵達 $v_1$ 時即視為成功, 其成功機率為 $p_1$。 令隨機變數 $X$ 表示第一次成功所試驗的次數, 則 $X$ 的機率分布即為參數 $p_1$ 的幾何分布 $X\sim G(p_1)$。 因為幾何分布 $X$ 的期望值公式為成功機率 $p_1$ 的倒數, 所以 $E(X)=\dfrac 1{p_1}$, 變異數 $\rm{Var}(X)=\dfrac{1-p_1}{p_1^2}$, 而第一次成功所需要試驗的次數即可視為螞蟻行走的邊數, 這樣的觀點可以作為定理 2 所展現的直觀意義。

當我們比較定理 1 與定理 2 的關係可以發現, 對於函數 $P$, 能夠滿足定理 1 條件的正實數數列 $(a_1,a_2,\ldots,a_n)$, 條件 『$\forall\ v_i\in V(G)$, $\sum\limits_{v_k\in N^-(v_i)}a_k\cdot P(k,i)=a_i$』 等價於滿足矩陣關係式 $M\!\left[\begin{array}{c} a_1\\ a_2\\ \vdots\\ a_n\end{array}\right]=\left[\begin{array}{c} a_1\\ a_2\\ \vdots\\ a_n\end{array}\right]$, 意即 $(a_1,a_2,\ldots,a_n)$ 必為轉移矩陣 $M$ 特徵值為 1 的特徵向量。 換句話說, 數列 $(a_1,a_2,\ldots,a_n)$ 必為穩定狀態機率分布 $S$ 的實數倍, 因此 $E(i)=\dfrac{\sum\limits_{k=1}^na_k}{a_i}=\dfrac 1{p_i}$。 定理 1 說明如果存在特殊的正實數數列, 則各點的期望值即可由此數列得知。 然而 Perron-Frobenius Theorem 保證這個特殊的正實數數列的存在性, 在各項比例上亦具有唯一性, 由此可以知定理 2 是定理 1 的推論。 特別的, 由建立聯立方程組並觀察係數, 定理 1 的充分條件即說明了, 當轉移矩陣 $M$ 存在唯一恆正的穩定狀態機率分布時, 則各點的期望值即各機率的倒數。 又因為 $G$ 為強連通圖, 所以轉移矩陣 $M$ 必為不可分解, 故能保證 $M$ 存在唯一恆正的穩定狀態機率分布, 這也突顯出定理 1 的充分條件事實上也會是必要條件, 而這樣的結果 Perron-Frobenius Theorem 居中扮演著重要的角色。

此外, 本文中的例 1 與例 2, 有關圖 $G$, 對於兩個不同的函數 $P$, 每個點 $v_i$ 的期望值竟然皆可表示為 $E(i)=\dfrac{|E(G)|}{d^+(v_i)}$。 根據定理 2 可知, 其主要的原因是外度數數列 $(d^+(v_1),d^+(v_2)$, $d^+(v_3),d^+(v_4),d^+(v_5))$ 為兩個轉移矩陣的特徵值為 1 的特徵向量。

陸、結語

本文一開始透過期望值之間的關係式, 建立聯立方程組, 藉由分析係數之間的關係, 用比較通俗的方法獲得定理 1, 獲得一個刻畫期望值的充分條件。 然而轉移矩陣 $M$ 不僅具有選邊機率的資訊, 更蘊含著圖的有向邊結構, 運用 Perron-Frobenius Theorem 即可得知強連通圖的轉移矩陣 $M$ 必存在唯一的穩定狀態機率分布 $S\gt0$, 從中獲得各點的期望值, 支撐定理 1 的充分條件是具有存在性的, 因而獲得定理 2, 進一步理解定理 1 的充分條件其實亦為必要條件。 隨機漫步的研究與應用非常地廣泛, 希望本文的呈現方式有助於高中生閱讀理解, 可以成為學習隨機漫步的入門文章, 也可以作為高中課堂上的補充教材。

最後要感謝國立中山大學應用數學系林晉宏教授, 在線性代數的知識上提供我們許多實質上的建議與指導。 感謝審稿教授給予文章寫作上的提點, 方能讓此文章得以完整流暢地呈現。

參考資料

本文作者曹爾秦投稿時為臺北市立第一女子高級中學高二學生, 楊宗穎任教於臺北市立第一女子高級中學
